MÁY BÚA RÈN KHÍ NÉN hãng ANYANG dòng C41

Liên hệ

Dòng máy búa rèn khí nén từ 150 - 2000 kg ngành rèn khuôn hở

Ứng dụng ngành khuôn hở: kéo, đảo, đột, đục, rèn,uốn, xoắn...

Là dòng búa trợ lực khí nén, cấp bởi hệ thống khí áp suất cao

Dòng C41 có 15 models với trọng lượng đầu rơi 9 - 2000kg

Trang chủ/Máy gia công tạo phôi

Cập nhật 25/08/2021



"Là dòng sản phẩm búa rèn điều khiển bằng khí nén, được sử dụng rộng rãi trong các xưởng công nghiệp.

 Trọng lượng của máy nằm trong dải từ 150 - 2000 kg. Máy được sử dụng cho ngành công nghiệp khuôn hở như: kéo, đảo, đột, đục, rèn, uốn... Một công dụng khác của máy là khuôn dập bu lông.

 Dòng C41 có 15 models mát cho khách hàng lựa chọn, với các kích thước đầu búa, kích thước máykích thước bao ngoài khác nhau tùy thuộc vào sản phẩm mà khách hàng yêu cầu."



May-bua-ren-khi-nen-C41

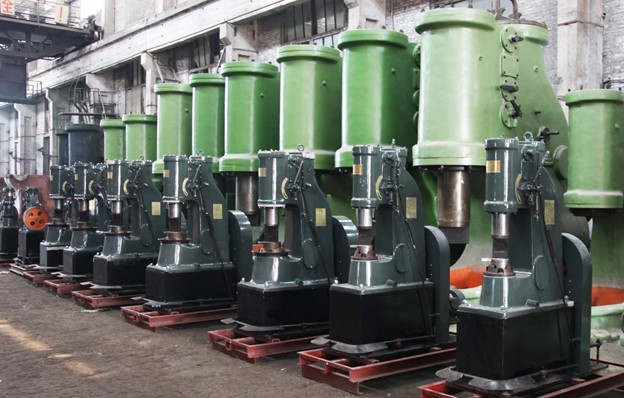

Hình ảnh máy búa khí nén hãng ANYANG dòng C41

Video quá trình gia công chi tiết trên máy búa ANYANG C41

Giới thiệu máy búa khí nén ANYANG C41

Búa rèn khí nén có tải trọng búa 1000kg

  • Búa rèn khí nén Anyang C41 vởi dải trọng lượng máy từ 150kg đến 2000kg được sử dụng rộng rãi trong công nghiệp rèn khuôn hở
  • Được sử dụng rộng rãi cho các công việc rèn khuôn hở nói chung, chẳng hạn như kéo, đảo, đột, đục, rèn hàn, uốn và xoắn... ​​Nó cũng được sử dụng để rèn nóng với khuôn dập bu lông.
  • Búa dòng Anyang C41 là loại búa trợ lực khí nén. Thiết kế đã được kiểm chứng của những dòng búa châu Âu cũ mà nhiều người vẫn còn được sử dụng cho đến ngày nay.
  • Bạn có thể đang rèn nặng và ngay lập tức chuyển sang rèn nhẹkhông cần điều chỉnh. Với một chiếc búa độc lập, bạn có sức mạnh rèn khủng khiếp (sự kết hợp của trọng lượng búa, lực khí nén hướng xuống và quán tính) cộng với khả năng điều khiển chính xác.
  • Những chiếc búa Anyang được thiết kế để chạy bền bỉ trong môi trường nhà máy khắc nghiệtKhung bằng gang, giống như búa Nazel, Buche và Massey cũ. Gang được chế tạo đắt hơn so với chế tạo búa nhưng chúng nặng hơn, không uốn theo thời gian.
  • Các bộ phận bên trong là thép rèn và gia công chính xác. Không có ống dẫn khí cao su bên trong để xuống cấp theo thời gian. Các đai truyền động nằm bên ngoài máy để dễ dàng điều chỉnh và tránh xa dầu độc hại.
  • Trục khuỷu có các ổ lăn côn lớn đặt trong hộp máy và đầy đủ dầu mỡ.

Nguyên tắc hoạt động

Búa rèn khí nén dòng 1000kg đang tạo hình chi tiết

Nguyên tắc hoạt động của máy khá đơn giản, về cơ bản có sáu thành phần cấu tạo nên máy búa khí nén như sau:

  1. Khung bằng gang, khung được đúc đắt hơn và thường nặng hơn nhiều. . Nó sẽ không bị cong vênh hoặc lệch hướng như một số loại búa chế tạo bằng thép tấm có thể hỏng theo thời gian.
  2. Động cơ dẫn động một bánh đà với dây đai V bên ngoài búa. Bánh đà được gắn với trục khuỷu được đặt trên các ổ lăn côn lớn trong hộp trục khuỷu được đổ đầy dầu mỡ. Ở đầu đối diện của bánh đà, có một "quả ném" có gắn một thanh nối.
  3. Thanh truyền được gắn với một piston khí nén. Khi piston đi lên, nó tạo ra áp suất không khí mà khi các van được mở, sẽ đẩy không khí vào đầu phần ram của búa đẩy ram xuống. Khi piston ở trên hành trình đi xuống, nó tạo ra áp suất không khí mà khi các van được mở ra, không khí sẽ di chuyển vào phần dưới cùng của thanh ram, đẩy ram đi lên. Piston khí nén có hai vòng nén và cần gạt bằng thép ở phần dưới của máy nén để giúp không khí không bị rò rỉ.
  4. Có hai van, một trên và dưới hoạt động cùng nhau. Khi các van được mở bởi áp lực nhiều hơn lên bệ chân, nó cho phép tăng không khí di chuyển từ máy nén sang mặt ram của búa. Các van được mở càng rộng, càng nhiều không khí được phép di chuyển sang phía ram, tạo ra nhiều lực / áp suất rèn hơn. Các van là thép được gia công chính xác, không có bộ phận cao su nào bị hư hỏng theo thời gian.
  5. Đầu mang búa theo nghĩa đen là "lơ lửng trên không" bên trong búa. Lực rèn của búa được tạo ra bởi sự kết hợp của trọng lượng đầu mang búa, lượng áp suất không khí chảy từ máy nén qua các van và vận tốc của búa. Đầu mang búa có hai vòng đệm ở phía trên và một "hộp cứng" với "cần gạt" bằng thép để giúp khí nén không bị rò rỉ.
  6. Thành phần cuối cùng là hệ thống bôi trơn. Nó bao gồm một bình chứa dầu, một van đo kiểm soát lưu lượng và một van một chiều. Khi piston máy nén ở hành trình đi xuống, nó sẽ tạo ra một chân không hút dầu từ bình chứa vào búa. Khi piston của máy nén ở chế độ hướng lên, van một chiều sẽ đóng lại để ngăn dầu chảy ngược vào bình chứa. Đây là một hệ thống hoạt động rất đơn giản nhưng đáng tin cậy. Dầu không chỉ là chất bôi trơn cho búa, nó còn là một phần của hệ thống làm kín. Với sự bôi trơn thích hợp, búa Anyang sẽ hoạt động trong thời gian dài.
  7. Khi rèn, đừng bao giờ “rèn nguội”. Luôn đảm bảo kim loại nóng. Không bao giờ đánh các khuôn vào nhau mà không có thép nóng đỏ giữa chúng.
  8. Vận hành bàn đạp chân giống như chân ga của ô tô. Dễ dàng điều chỉnh, không dẫm lên nó. Làm cho thanh di chuyển và sau đó tăng thêm áp lực như mong muốn.

Các tính năng chính

  • Không giống như búa hơi hoặc búa khí nạp từ một máy nén bổ sung, máy búa khí nén với xi lanh khép kín, không yêu cầu nhà máy tăng công suất phụ trợ.
  • Máy búa rèn khí nén được trang bị một máy bơm dầu bôi trơn tự mồi, trong quá trình hoạt động, nó có thể tự động bôi trơn.
  • Dễ dàng vận hành, bằng cách thao tác với cần tay hoặc bàn đạp chân, có thể đạt được tất cả các chức năng vận hành - chạy không tải, cài đặt trên cùng, nhấn xuống, thổi một lần, thổi nhẹ hoặc toàn bộ như mong muốn.

Thông số kỹ thuật

Máy búa khí nén/ Models

C41-9

 C41-15

 C41-25

C41-40

Trọng lượng đầu rơi(kg)

9

16

25

40

40

Lực va đập (kj)

0.09

0.16

0.27

0.53

0.53

Tần số đập (min-1)

245

245

250

245

245

Chiều cao làm việc (mm)

135

160

240

245

245

Chiều sâu họng (mm)

120

170

235

235

270

Kích thước làm việc

Vuông

25×25

30x30

40×40

52×52

52x52

Tròn (mm)

Φ30

Φ35

Φ48

Φ68

Φ68

Động cơ

Model

Y90L1-4-B3

Y100L1-4-B3

Y132S1-6-B3

Y132M1-6-B3

Y132M1-6-B3

Công suất(kw)

1.5

2.2

3

4

4

Trọng lượng

Bao gồm bệ(kg0

450

540

1100

710

1390

Đầu búa(kg)







420



Kích thước ngoài (mm)

680x420x850

1180x650x1575

1470x740x1835

1200x600x1500

1650x800x1920



Máy búa khí nén/ Models

C41-110

 C41-150

 C41-250

 C41-400

 C41-560

Trọng lượng đầu rơi(kg)

110

150

250

400

560

Lực va đập (kj)

1.98

2.5

5.6

9.5

13.7

Tần số đập (min-1)

180

180

140

120

115

Chiều cao làm việc (mm)

355

370

450

530

600

Chiều sâu họng (mm)

400

350

420

520

550

Kích thước

làm việc

Vuông

110x110

130×130

145×

145

220×

220

270×

270

Tròn (mm)

Φ120

Φ145

Φ175

Φ240

Φ280

Động cơ

Model

Y180L-6-B3

Y180M-

4-B3

Y180L-

4-B3

Y200L-

 4-B3

Y280S-

6-B3

Công suất(kw)

15

18.5

22

30

45

Trọng lượng

Bao gồm bệ(kg)

3300

3260

5000

8000

9800

Đầu búa(kg)



1500

2500

4200

6300

Kích thước ngoài (mm)

1910x1070x2382

2390x1085x2150

2639x1155x2540

3075x1100x2884

3464x1500x3157

Các cam kết và thông tin liên hệ

Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
