CON LĂN DI ĐỘNG KIỂM TRA PHANH XE TẢI BM20200

Liên hệ

Hệ thống di động lắp đặt nhanh, đo tải trọng lên đến 20 tấn

Lưới thép kiểm tra chất lượng cao, được mã kẽm nóng

Hệ thống: 2 con lăn chính, 1 con lăn cảm biến có lò xo đo tải

Sử dụng phần mềm BM FlexCheck dễ dàng sử dụng và kiểm tra

Hệ thống đo kiểm điều khiển từ xa, sử dụng tia hồng ngoại

Thông tin sản phẩm

  • Dòng máy di động kiểm tra phanh sử dụng con lăn dùng cho xe có tải trọng trục đến 20000 kg
  • Được thiết kế để lắp đặt trực tiếp trên mặt đất mà không cần đến công trình dân dụng
  • Thời gian lắp đặt: Khoảng 10/15 phút.

Đặc điểm kỹ thuật

1. Mạnh mẽ và bền bỉ

  • Thép sử dụng có chất lượng cao và được mạ kẽm nóng

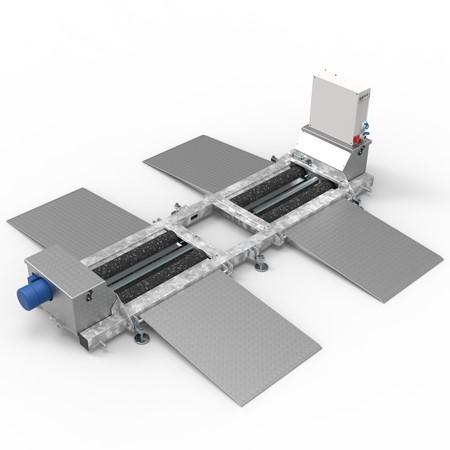

  • Hệ thống: Bao gồm một hộp số có động cơ tích hợp, hai con lăn chính và một con lăn cảm biến có lò xo đo tải, tất cả được đặt trong một khung thép mạ kẽm.
  • Bề mặt mài mòn của con lăn dựa trên thép lưới để đảm bảo thời gian sử dụng lâu dài và các phép đo chính xác.




Lưới thép cộng với bề mặt đá lửa / bauxite để kiểm tra tất cả các loại lốp ngoại trừ lốp gai


Lưới thép để kiểm tra tất cả các loại lốp kể cả lốp gai

2. Dễ dàng sử dụng với phần mềm BM

  • Hướng dẫn tích hợp
  • Bản in đồ họa nâng cao
  • Bản in chẩn đoán có hoặc không có kết nối với PC / Notebook
  • Tính toán kết quả kiểm tra theo yêu cầu cơ quan chức năng quốc gia

   Phần mềm BM FlexCheck:

  • Thu thập dữ liệu nâng cao, lưu trữ và trình bày kết quả thử nghiệm.
  • Thu thập dữ liệu từ một làn đường kiểm tra hoàn chỉnh.
  • Giải pháp PDA / điện thoại thông minh / máy tính bảng cho phép người vận hành kiểm soát và theo dõi kết quả thử nghiệm trực tiếp trên thiết bị cầm tay.

    BM FlexCheck trên điện thoại thông minh và máy tính bảng

  •  Điều khiển từ xa bằng tia hồng ngoại với khoảng cách hoạt động 15-25 mét ..

  •  Màn hình nhôm lớn và dễ đọc với khả năng đọc tương tự và kỹ thuật số của tất cả các dữ liệu thử nghiệm có liên quan.
    • Hướng dẫn tích hợp.
    • Mặt đồng hồ lớn hiển thị lực phanh trái và phải.
    • Các kết quả đo khác có độ sáng cao 65 mm.
    • Được thiết kế theo mô-đun để có thể tùy chỉnh theo nhu cầu hiện tại và tương lai.
    • Đơn vị hiển thị có sẵn bằng daN, kgf hoặc kN.

    Màn hình cho thiết bị thử nghiệm X200

  •  Có thể kết nối tối đa 3 màn hình
  •  Tùy chọn cân trục tự động và trọng lượng toàn bộ xe
  •  Kiểm tra các loại xe: 4 × 4, 6 × 4 và 8 × 6
  •  Cáp hoặc đồng hồ đo lực bàn đạp radio tùy chọn
  •  Hệ thống áp suất không khí / thủy lực bằng cáp hoặc vô tuyến tùy chọn
  •  Khả năng tạo ra một khái niệm làn đường thử nghiệm trên thiết bị di động bao gồm:
    • Máy dò bánh xe di động BM53000
    • Máy kiểm tra tacho BM605
  •  Mô phỏng tải trọng trục tùy chọn

    Mô phỏng tải trục

  • Tùy chọn các dòng xe tải:

    - Xe đầu kéo
    - Xe ben container thùng 20'

Thông số kỹ thuật



Trọng lượng máy1250 kg

Kích thước con lăn ( con lăn 1000 MM)                        L X W X H

3465 x 4240 x 505 mm

Kích thước con lăn ( con lăn 1250 MM)                        L X W X H

3465 x 4740 x 505 mm

Kích thước con lăn ( con lăn 1600 MM)                        L X W X H

3465 x 5440 x 505 mm

Đường kính con lăn

150 mm

Chiều dài con lăn

1000/ 1250/ 1600 mm

Hệ số ma sát khô/ướt con lăn

Tối thiểu: 0.7/0.6
 Nhịp của bánh xe800 đến 2800/3300/4000 mm
Khoảng cách tâm con lăn430 mm
Trọng lượng trục kiểm tối đa16.000/20.000 kg
Dải động cơ chính2.2, 4.8, 11, 15 kW
Lực phanh đo được tối đa

4000 daN

6000 daN

Tốc độ kiểm tra

0.5, 1, 2, 3 km/h

Kích thước màn hình hiển thị

30 x 820 x 100 mm

Hộp điện điều khiển

600 x 600 x 210 mm

Thang đo lực phanh hiển thị

0 - 800 daN

0 - 4000 daN

Độ chính xác đo lực phanh

0 - 100 daN: +/- 2 daN
> 100 daN: +/- 2% FS

Độ chính xác lực đo bàn đạp

0 - 100 daN: +/- 1 daN

Nguồn điện

3 x 400 Vac + N + PE, tối thiểu. 16/25/50/80 Amp
3 x 230 Vac + PE, tối thiểu. 20/50/80/125 Amp



Tiện ích máy

  • Hệ thống sử dụng công nghệ ứng dụng mới nhất dành cho điện thoại thông minh và máy tính bảng (Windows và Android).
  • Các con lăn chỉ cao khoảng 160 mm so với mặt sàn cho phép lái xe lên / xuống dốc rất ngắn (chỉ 125 cm mỗi bên).
  • Yêu cầu không gian sàn tối thiểu.
  • Tổng trọng lượng chỉ xấp xỉ 1200 kg.
  • Có thể được cung cấp với bánh xe và xe đẩy để dễ dàng di chuyển.


  • Thiết kế nhỏ gọn trong quá trình vận chuyển với đường dốc bật / tắt ổ đĩa được gấp lại và màn hình hiển thị được đặt giữa giường con lăn bên trái và bên phải.
  • Có thể được thực hiện bởi một người trong khoảng 10 phút.

Cài đặt máy

  • Đặt trực tiếp trên sàn trong nhà hoặc ngoài trời mà không cần đến công trình dân dụng.
  • Có thể được lắp đặt dưới dạng giường phân chia trên hố kiểm tra.


BM20200 máy kiểm tra phanh con lăn lắp đặt giường tách

  • Không có yêu cầu cụ thể nào đối với bề mặt khu vực thử nghiệm (nhựa đường, bê tông, sỏi, cát, bụi bẩn, v.v.)
  • Có thể lắp đặt cả trong nhà và ngoài trời ở hầu hết các môi trường từ -30ºC đến 60 ° C và độ ẩm lên đến 95.

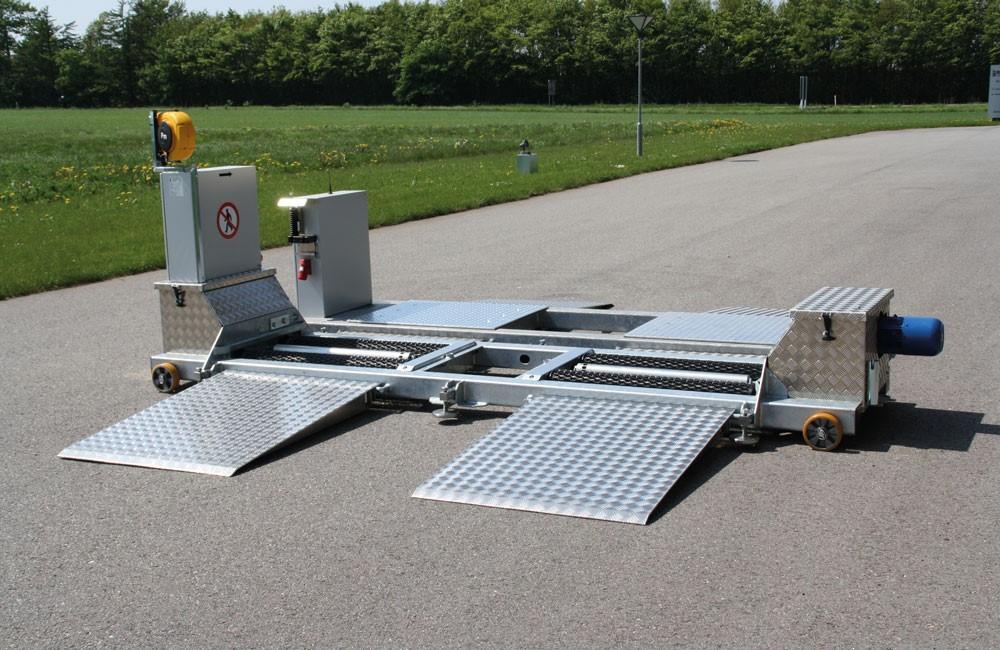

Máy kiểm tra phanh con lăn di động BM20200

Các ứng dụng

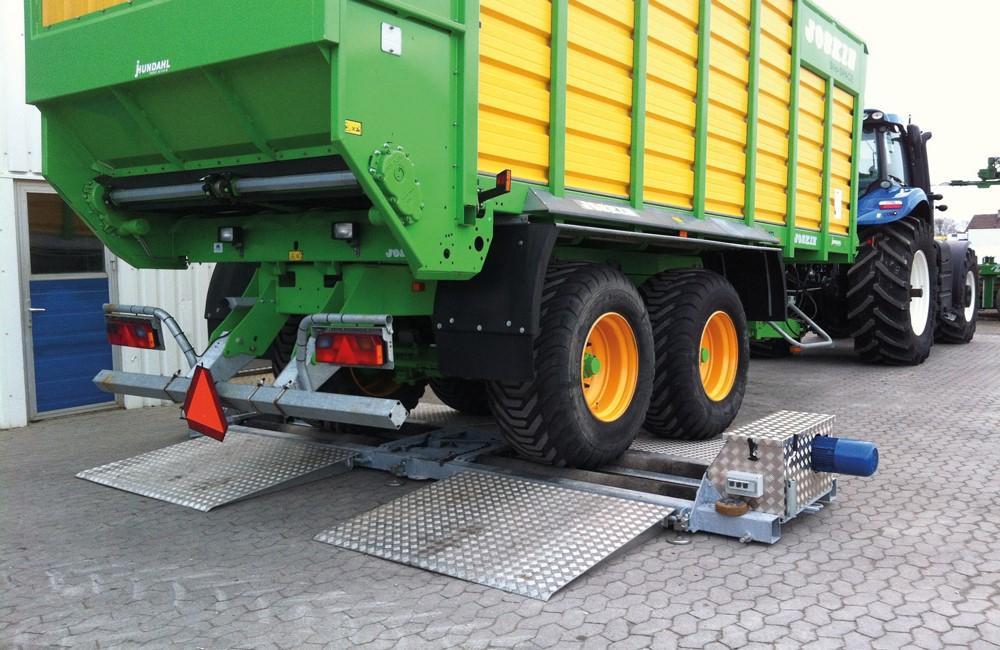

  • Xưởng sửa chữa và chạy thử các loại xe hạng nhẹ và hạng nặng

  • Hệ thống kiểm tra của các cơ quan thực thi đo trọng lượng và chiều cao

  • Hoạt động tốt trong môi trường khắc nghiệt

  • Có thể được đặt trực tiếp trên mặt đất trên các vị trí như xưởng sửa chữa trong nhà và ngoài trời, bố trí trên đường cao tốc, khu vực ra vào cảng, nền đất sỏi ở vùng sâu vùng xa, v.v.
