MÁY BÀO RÃNH CHỮ V CNC KIỂU ĐỨNG hãng KRRASS

"CNC V-grooving machine, được biết đến là dòng máy bào CNC. Dòng máy hỗ trợ gia công độ chính xác cao các vách ngăn kim loại tấm, ứng dụng trong các lĩnh vực như là thang máy, vật liệu decor, thép không gỉ inox, ứng dụng nhà bếp, gia đình... Là dòng máy dùng để bào đi một lớp kim loại tấm giúp việc gia công chấn, gập kim loại tấm được dễ dàng. Chúng còn được biết đến với tên gọi là máy bào rãnh chữ V, việc gấp kim loại tấm thành góc vuông chính xác, khác so với việc chấn kim loại sẽ tạo ra góc R tại bề mặt tiếp xúc. Có 4 dòng máy cho quý khách hàng lựa chọn.

Chúng còn được biết đến với cái tên gọi khác là: Máy soi rãnh, Máy soi rãnh V, Máy soi rãnh chữ V CNC

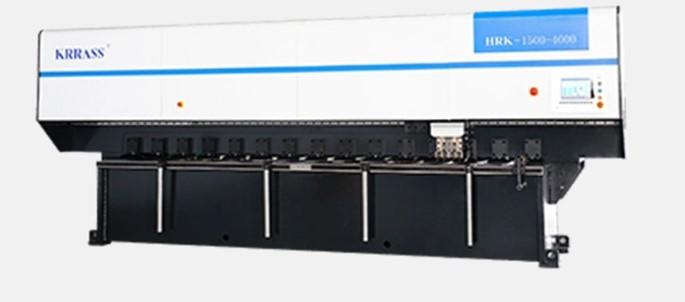

Hình ảnh mặt trước máy bào rãnh chữ V kiểu đứng hãng Krrass

Video mô phỏng quá trình làm việc của máy bào rãnh chữ V kiểu đứng hãng Krrass

Giới thiệu tổng quan về hãng Krrass và sản phẩm

1. Giới thiệu về hãng sản xuất máy Krrass

•  Nanjing Klaus CNC Machinery Co., Ltd. (KRRASS) là công ty hợp tác với KRRAS của Singapore, chuyên phát triển, sản xuất và kinh doanh thiết bị kim loại tấm với hơn 200 năm lịch sử
•  KRRASS tuân theo ý tưởng thiết kế tiên tiến của Châu Âu, tuân theo công nghệ của trung tâm R&D của Bỉ, kết hợp với nhu cầu thực tế của khách hàng và tạo ra các thiết bị chế tạo kim loại tấm có cấu trúc tốt và chất lượng cao. Quan trọng nhất, nó khiến chúng tôi trở thành nhà cung cấp thiết bị gia công kim loại tấm chuyên nghiệp
•  Hãng luôn thực hiện quản lý tốt, tập trung vào chất lượng và làm tốt công việc chi tiết
•  Máy của KRRASS đã được chứng nhận CE của Châu Âu và được xuất khẩu sang Châu Âu cũng như nhiều quốc gia và khu vực khác trên thế giới.
•  Bên cạnh đó, KRRASS thực hiện hệ thống quản lý chất lượng theo tiêu chuẩn ISO-9001; chuẩn hóa quy trình quản lý nội bộ nhằm đảm bảo sự phát triển ổn định của doanh nghiệp
•  KRRASS cung cấp cho bạn giải pháp tích hợp kim loại tấm, chuyên biệt trong lĩnh vực sản xuất máy móc kim loại tấm, luôn cung cấp các sản phẩm ổn định và đáng tin cậy cũng như các dịch vụ chu đáo cho khách hàng

2. Sản phẩm được ứng dụng trên máy bào rãnh Krrass

" Là dòng máy dùng để bào đi một lớp kim loại tấm giúp việc gập kim loại tấm được dễ dàng, hay còn gọi là máy bào rãnh V, giúp việc gấp kim loại tấm thành góc vuông chính xác, khác so với việc chấn kim loại sẽ tạo ra góc R tại bề mặt tiếp xúc"

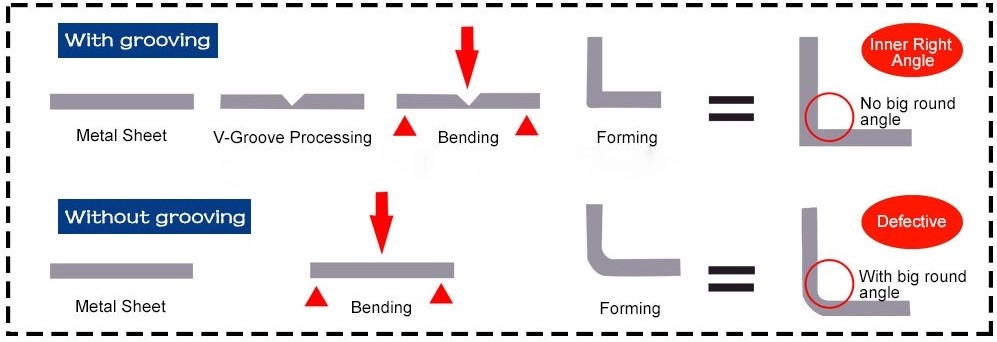

Kết quả so sánh sản phẩm thông qua việc sử dụng máy chấn và máy bào

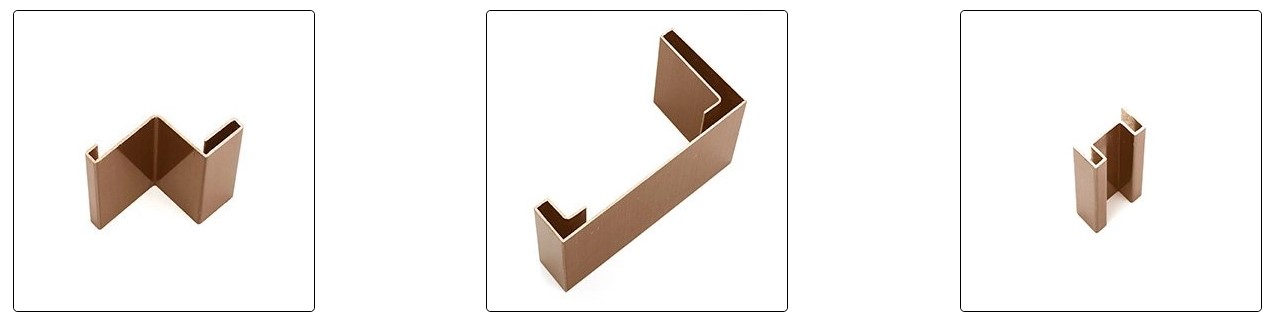

Hình ảnh sản phẩm được dập sau khi qua quá trình bào rãnh chữ V

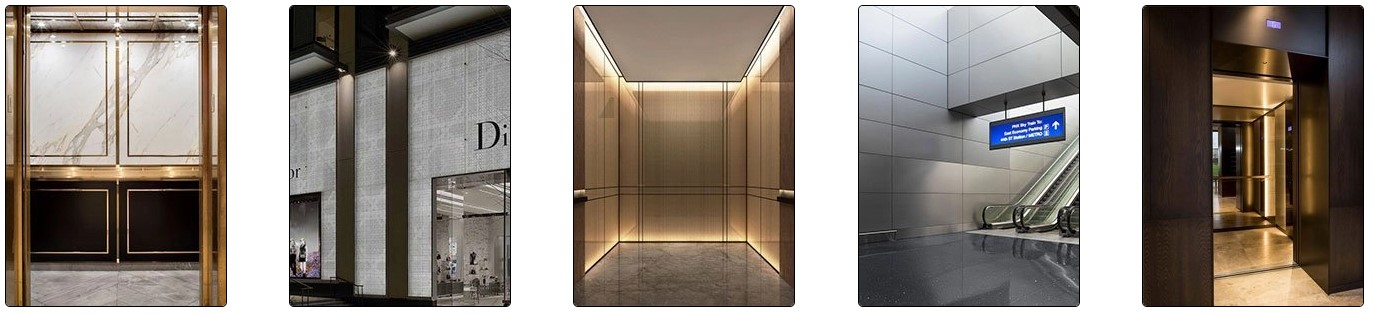

Ứng dụng sản phẩm trong thực tế qua máy bào rãnh chữ V

Thông tin về máy bào rãnh chữ V Krrass và ứng dụng của máy

1. Thông tin về máy bào rãnh

• Máy bào rãnh V hay còn gọi là máy bào rãnh V CNC, máy bào rãnh kim loại tấm
• Nó được sử dụng rộng rãi trong gia công tạo rãnh trên tấm kim loại, rãnh chữ V, U
• Các vật liệu thường sử dụng để bào gồm tấm thép không gỉ, tấm thép thông thường, tấm nhôm, tấm đồng, tấm composite dưới 4mm trước khi uốn cong
• Máy bào rãnh chữ V bao gồm máy bào rãnh chữ V đứng và máy bào rãnh chữ V ngang.

2. Ứng dụng của máy bào rãnh

•  Máy bào rãnh chữ V cực kỳ hữu ích trong việc gia công chính xác và uốn các góc để duy trì độ ổn định góc của cạnh. Uốn kim loại và hợp kim bằng cách sử dụng máy bào rãnh V cho phép nó được gấp theo bán kính hẹp hoặc các góc sắc nhọn. Tùy thuộc vào độ dày của vật liệu và loại nếp gấp cần thiết, đầu cắt của máy cắt rãnh V sẽ chạy một số lần được lập trình dọc theo vật liệu tấm.
•  Gia công rãnh V chủ yếu được sử dụng để tạo điều kiện thuận lợi cho việc uốn hoặc gấp các vật liệu khác nhau và tạo ra một đường cắt hoặc rãnh hình chữ V dọc theo bề mặt của vật liệu. Vết cắt dọc theo đường gấp này hoạt động như một bản lề, cho phép sản phẩm đạt được độ uốn 90 độ với bán kính uốn tương đối nhỏ.
•  Tại KRRASS, chúng tôi sử dụng máy bào rãnh V chính xác giúp cải thiện độ chính xác của sản phẩm. Máy bào rãnh kim loại tấm của chúng tôi cung cấp các góc uốn cong, bán kính và góc sắc nét, đồng thời giảm chi phí vật liệu, vận chuyển và lắp đặt.
•  Máy thường được sử dụng cho các đơn vị doanh nghiệp trong lĩnh vực kiến trúc, làm thang máy, cửa, các vách trang trí, các sản phẩm dạng tấm…

Đặc trưng thiết kế, cấu tạo và các tính năng của máy bào rãnh chữ V đứng của Krrass

1. Cấu trúc đặc trưng thiết kế của máy

"Máy cắt rãnh V của KRRASS bao gồm điều khiển servo CNC 3 + 1, hệ thống kẹp thủy lực, hệ thống điều khiển điện, kẹp khí nén và khung thép chính"

- Trục X

• Hệ thống trục X của thiết bị bao gồm một động cơ servo AC động cơ E21320, vành đai đồng bộ, bánh xe đồng bộ, thanh dây bi, đường ray dẫn hướng tuyến tính, khung dừng phía sau, kẹp đuôi và các loại tương tự.
• Đặc trưng ở chỗ một động cơ điều khiển một bánh xe đồng bộ dẫn hướng một thanh dây bi để lái khung vật liệu dừng phía sau, di chuyển tuyến tính trên đường ray dẫn hướng tuyến tính thông qua một vành đai đồng bộ, để cung cấp sức mạnh định vị chính xác của phía sau dừng cơ chế kéo vật liệu.

- Trục Y

• Hệ thống trục Y bao gồm động cơ servo 1KW AC động cơ chính, vành đai đồng bộ, bánh xe cùng bước, giá đỡ bánh răng có độ chính xác cao, đường ray dẫn hướng tuyến tính, v.v.
• Chức năng của nó là mô tơ servo điều khiển bánh răng chính xác thông qua bộ giảm tốc sao để điều khiển giá đỡ dụng cụ thực hiện chuyển động thẳng trên đường ray dẫn hướng tuyến tính để cung cấp năng lượng cho máy.

- Trục Z

• Hệ thống trục Z bao gồm động cơ AC servo C20604, vành đai đồng bộ, bánh xe đồng bộ, thanh dây bi, giá đỡ dụng cụ và các bộ phận khác. Chức năng của nó là bánh xe đồng bộ điều khiển thanh dây bóng để điều khiển giá đỡ dụng cụ di chuyển theo đường thẳng qua vành đai đồng bộ để cung cấp năng lượng định vị chính xác cho cơ cấu giữ dụng cụ.

- Hệ thống khí nén

• Hệ thống khí nén của thiết bị này được chia thành hai nhóm. Chức năng của nó là cung cấp lực kẹp khi kéo tấm. Hệ thống khí nén kẹp kẹp tấm trước máy bào và chuẩn bị cho việc bào.

- Hệ thống điều khiển điện

• Hệ thống điều khiển điện bao gồm PLC, trình điều khiển, màn hình cảm ứng, bộ phận điều khiển điện tử, tủ điện và các phụ kiện khác. Lắp đặt tủ điện và bên trong bảng tường máy, bảo trì dễ dàng và hiệu suất bảo vệ mạnh mẽ. Công việc của thiết bị này có thể được thực hiện bằng điều khiển màn hình cảm ứng
• Khung thép chính

- Máy bào rãnh CNC V được hàn bằng thép tấm, có khả năng chống va đập mạnh, loại bỏ ứng suất bên trong, có độ ổn định tốt, chi tiết máy đã qua bắn cát và được phun sơn chống rỉ. Toàn bộ những chi tiết của máy được gia công trên máy doa và phay sàn CNC, đảm bảo độ song song và vuông góc của từng bề mặt lắp ghép.

- Máy bào rãnh V sử dụng giá đỡ bánh răng tốc độ cao và chính xác, vít bi có bước răng lớn và các thanh dẫn hướng tuyến tính, chính xác cao. Hệ thống trục chính được dẫn động bởi một động cơ servo mô-men xoắn cao và một bộ giảm tốc hình sao nhập khẩu. Giúp cho cán dao ổn định và nhanh chóng hơn khi gia công phôi.

- Máy bào rãnh chữ V HRK với cơ cấu cấp liệu tự động, dầm cố định và bàn làm việc có thể được thay thế, giải quyết triệt để vấn đề biến dạng bề mặt bàn làm việc, đảm bảo độ phẳng của mặt bàn là ± 0,03mm. độ chính xác cắt được cải thiện.

- Do sử dụng bàn thép công cụ carbon, độ cứng sau khi tôi nguội lên đến HRC55-60, độ cứng bề mặt lớn hơn độ cứng của tấm thép gia công. vì vậy mài mòn bàn ít hơn, và có hai mặt có thể thay đổi. Nó hoàn toàn giải quyết được sự biến dạng của bàn vì bề mặt có độ cứng cao

2. Thiết kế tiêu chuẩn của máy

• Van khí Airtac Đài Loan

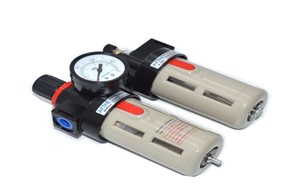

Hình ảnh bộ lọc khí nén Airtac Đài Loan

• Bình đựng nước và bình đựng dầu được làm bằng vật liệu kim loại đúc khuôn, có thể chống bức xạ và sử dụng lâu dài, có thể sử dụng lâu dài ngoài trời;
• Sản phẩm này có thể ngăn chặn hầu hết hiện tượng hệ thống không thể sử dụng bình thường do áp suất không khí cao hoặc chất liệu bình bằng nhựa.
• Thanh dẫn tuyến tính Hiwin Đài Loan

Hình ảnh thanh dẫn hướng Tiwin Đài Loan

• Hướng dẫn tuyến tính của Đài Loan Shangyin được sử dụng để cải thiện độ chính xác của máy công cụ.
• Các thanh dẫn hướng tuyến tính Shangyin của Đài Loan có thể bù lỗi trong quá trình lắp đặt, do đó làm cho thiết bị đảm bảo chính xác hơn.

- Van điện từ Airtac Đài Loan

Hình ảnh van điện từ Airtac Đài Loan

• Thiết kế kín và phản ứng nhạy
• Van khí nén ba vị trí có ba chức năng trung gian để lựa chọn
• Điều khiển không khí hai đầu kép với chức năng bộ nhớ;
• Lỗ bên trong được xử lý bằng quy trình đặc biệt, có độ bền ma sát thấp, áp suất không khí khởi động thấp và tuổi thọ lâu dài;
• Không cần bôi trơn bằng dầu
  Có thể tích hợp nhóm van với chân đế để tiết kiệm không gian lắp đặt

- Động cơ điều khiển HUST Đài Loan

Hình ảnh động cơ Đài Loan HUST

• Hệ thống truyền động HUST có thể được kết hợp với các giải pháp điều khiển chuyển động được cung cấp bởi phần mềm điều khiển tự động hóa.
• Hệ thống truyền động HUST phù hợp hơn với truyền động đa trục có tính năng động cao.

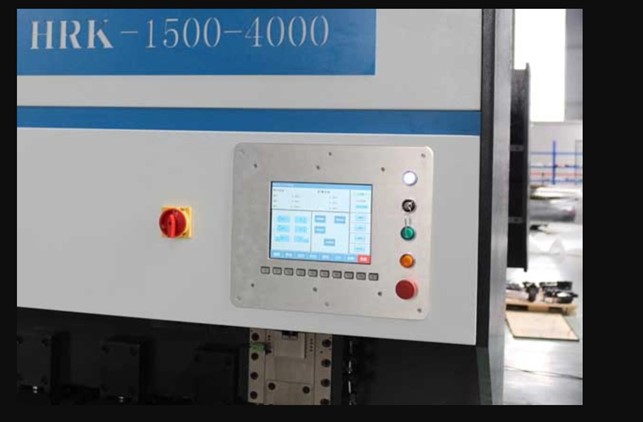

Hình ảnh màn hình cảm ứng CNC 15inch

• Màn hình cảm ứng CNC 15”
• Tốc độ phản hồi tăng và giảm 0.5US
• Khả năng lưu trữ, chống va chạm

- Hệ thống kẹp dao

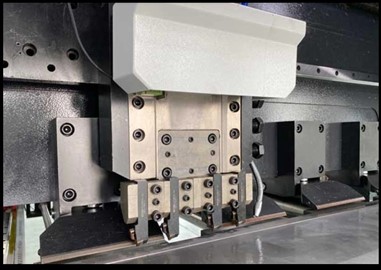

Hình ảnh hệ thống kẹp dao

• Giá đỡ dụng cụ sử dụng động cơ servo, có mô-men xoắn chuyển động lớn, khả năng tăng giảm tốc nhanh, định vị chính xác và hiệu quả cao
• Hệ thống gồm 4 lưỡi cắt phân chia lượng cắt đều từ thô đến tinh, giúp tăng năng suất, giảm thời gian gia công, phân chia lượng cắt đều nên không gây biến dạng vùng cắt, bề mặt cắt đẹp, chính xác.

- Sử dụng hệ thống kẹp bằng khí nén, tránh làm móp mép biến dạng sản phẩm

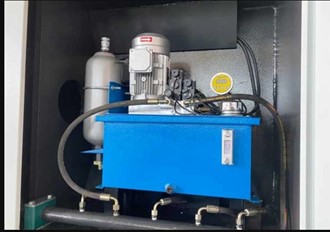

Hình ảnh hệ thống khí nén

- Thiết bị an toàn

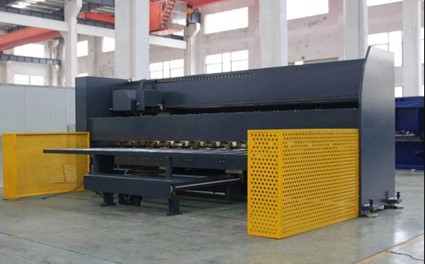

Hệ thống tấm chắn an toàn tiêu chuẩn EU

• Rèm chắn sáng an toàn phía trước để đảm bảo an toàn cho người lao động trong quá trình vận hành
• Mặt sau của máy có hàng rào an toàn, tuân thủ các tiêu chuẩn an toàn CE của EU.

Thông số kỹ thuật của máy
