Giới thiệu máy tiện láng đĩa phanh TD502:
Máy tiện láng đĩa phanh TD502 là thiết bị tiện láng đĩa phanh di động dùng cho xe tải và xe buýt của hãng Comec - Italy. Thiết bị được lắp trực tiếp trên các xe trong quá trình sửa chữa và phục hồi đĩa phanh của các loại xe tải và xe buýt nhằm hỗ trợ người thợ thao tác nhanh chóng và linh hoạt trong quá trình bảo dưỡng sửa chữa ô tô. Thay vì phải tháo rời đĩa phanh, người thợ chỉ cần lắp thiết bị này lên xe và tiện vớt mặt đĩa phanh (nên còn gọi là máy tiện vớt đĩa thắng trực tiếp trên xe). Ngoài ra khi tiện (vớt) sẽ đồng thời 2 mặt đĩa cùng lúc, đảm bảo độ song song giữa hai mặt và đạt độ chính xác cao. Máy có trọng lượng vừa phải, thao tác với 2 chế độ tiến dao tự động và tiến dao bằng tay.
Cấu tạo máy tiện láng đĩa phanh TD502:
 |  |
 |  |
 |  |
 |  |

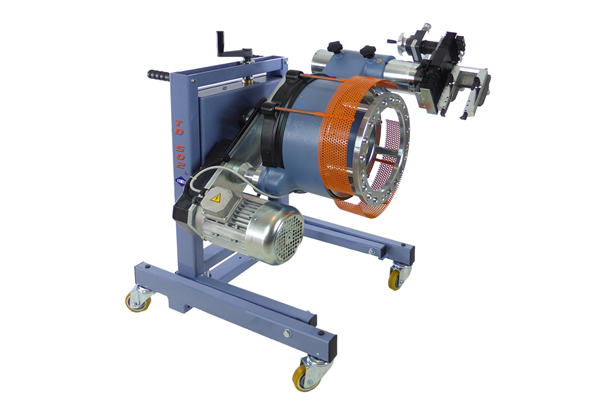

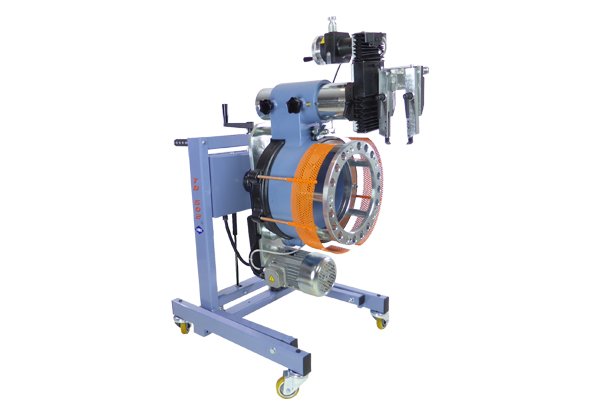

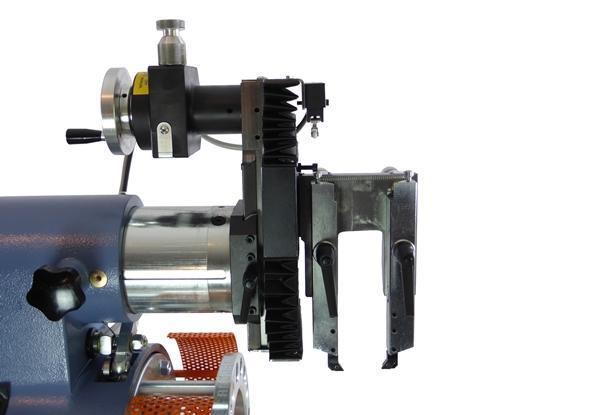

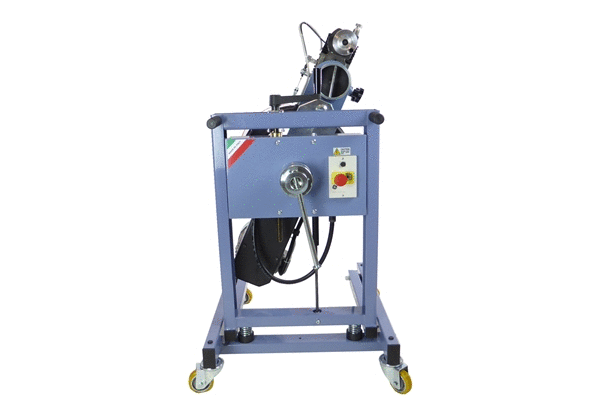

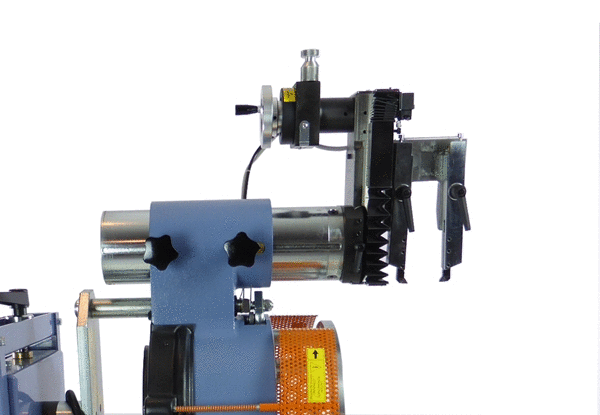

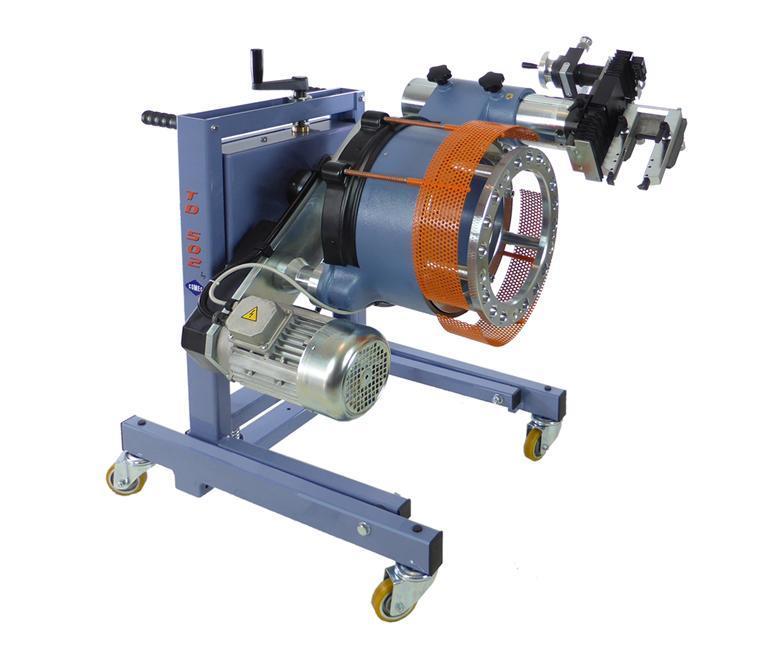

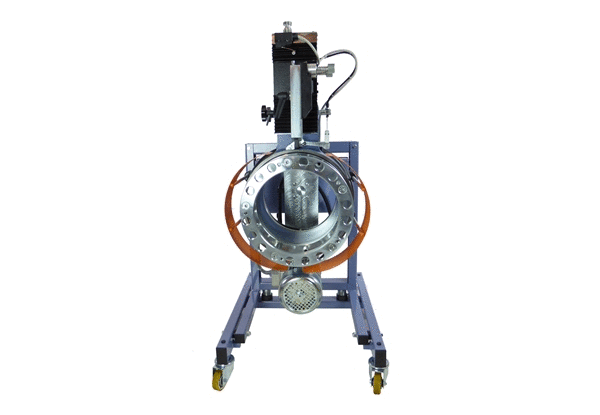

Các hình ảnh máy tiện láng đĩa phanh trên xe TD502

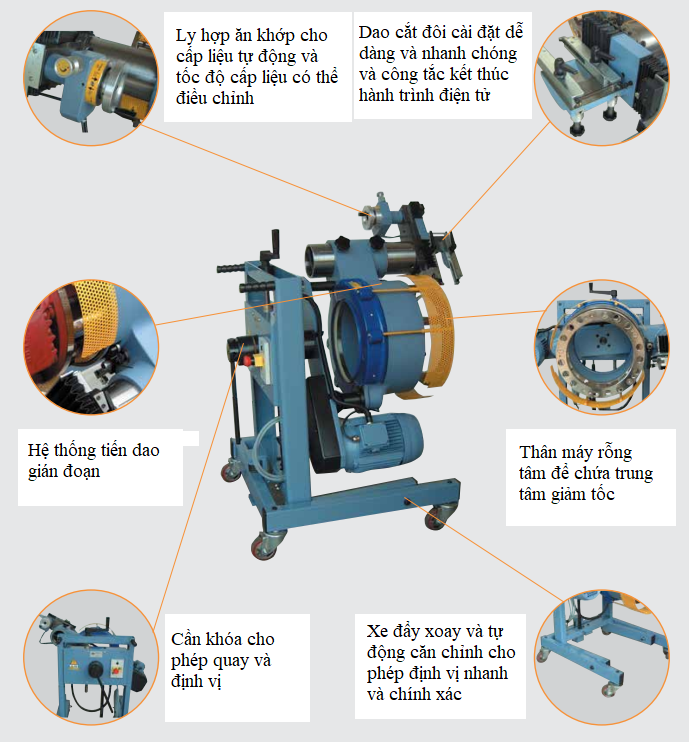

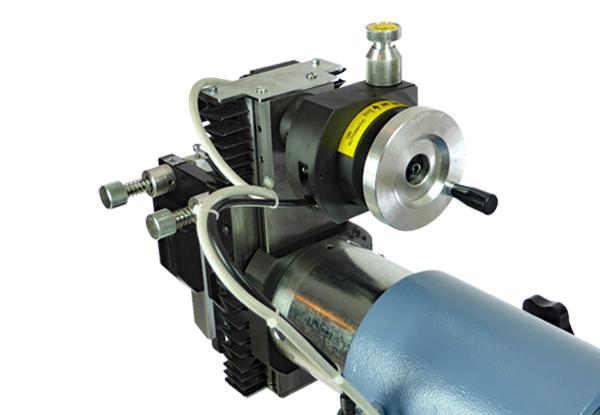

Hình ảnh cấu tạo các bộ phận của máy tiện láng đĩa phanh TD502
 |  |
 |  |

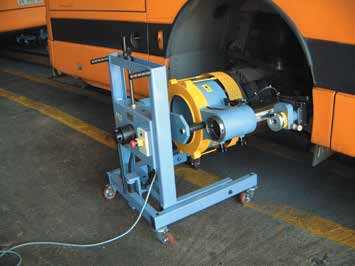

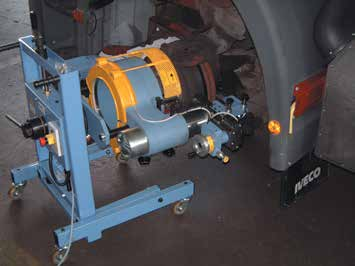

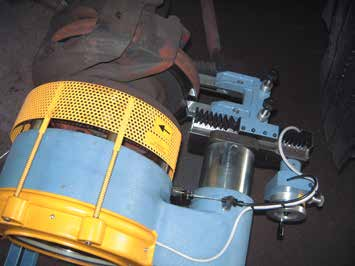

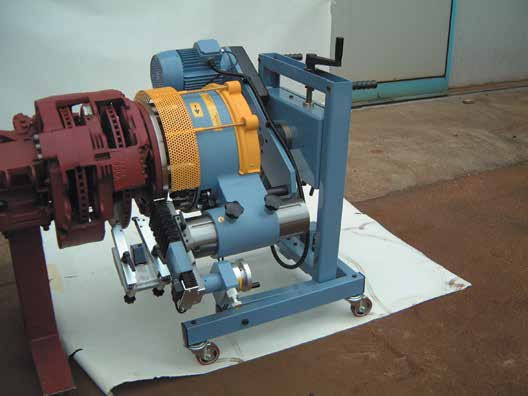

Hình ảnh hoạt động thực tế của máy tiện láng đĩa phanh TD502
Thông số kỹ thuật máy tiện láng đĩa phanh TD502:
Thông số kỹ thuật | TD502 |
Đường kính gia công tối thiểu – tối đa | 100 – 500mm |
Độ dày đĩa tối đa | 70 mm |
Chiều rộng gia công tối đa | 150 mm |
Tốc độ quay | 70 vòng/phút |
Tiến dao gián đoạn biến thiên | 0 – 0,3 mm/vòng |
Công suất động cơ | 2Hp (1,5 Kw) |
Kích thước (DxRxC) | 850x650x1050 mm |
Trọng lượng tịnh | 232kg |
Danh mục phụ kiện tiêu chuẩn máy tiện láng đĩa phanh TD502:
- Xe đẩy xoay và tự điều chỉnh để định vị
- Cán dao tiện phải dùng mảnh hợp kim
- Cán dao tiện trái dùng mảnh hợp kim
- Vòng tiếp nối AA0251
- Bộ cờ lê
- Hướng dẫn sử dụng
Các phụ kiện, tính năng tùy chọn:
 | AA0251 10 lỗ Ø: khoảng cách tâm 335 mm / định tâm 281 mm • DAF: MB 220/230, F95.700 • IVECO: Stralis, Eurotech, Eurostar, Cursor, Bus 370S/470 • MAN: F2000, M2000, F90 • MERCEDES: Actros, Bus D.335/D.480, Kassbohrer S215/216, Sica 970H, Setra S209H • RENAULT: Magnum, Premium • SCANIA: P 94D, L 124-144, R 124-144 • VOLVO: FS 7.16/7.18/7.19, FM 7/10/12, FH 10/12/16, Bus B 10L/12L • RIMORCHI (Trailer): BPW, R.O.R., SAF |
 | AA0056 10 lỗ Ø: khoảng cách tâm 170 mm / định tâm 130 mm • IVECO: Daily All models (except 59.12), New Daily C9/11/13 • NISSAN: L35, L50 |
 | AA0061 8 lỗ Ø: khoảng cách tâm 275 mm / định tâm 221 mm • DAF: F55.210, F95.700 • IVECO: Gamma Zeta 95.14-109.14, Turbo Zeta, Eurocargo 80-120-150-260-280-320-95 4x4 • MAN: M2000/264, 13224 • MERCEDES: Atego 13.23-15.23-15.27 • RENAULT: Midliner M160-180-200-210-230-250 • VOLVO: FL4.10, FL6.08-10-11 |
 | AA0265 6 lỗ Ø: khoảng cách tâm 205 mm / định tâm 161 mm • DAF: F45.130-150-160-180 • IVECO: Eurocargo 65-75, Daily 59.12, Daily C65-15, Bus 315S, Gamma Zeta 65.12-79.14 • MERCEDES: Sprinter 408-410-412-413-416, Vario 512-612-614-714 ATEGO 815, Autobus 0609 • NISSAN: L70, M90 • RENAULT: S100-130-150-160-170, Midliner S120-135-150-180 |
 | AA0275 6 lỗ Ø: khoảng cách tâm 245 mm / định tâm 202 mm • MAN: L2000-6.103-8.153-9.153-10.153-10.223-11.223-13.224 • MERCEDES: Atego 815-817-823-917-10.17-12.23 Vario 814D • RENAULT: Midlum 180 |
 | AA0077 5 lỗ Ø: khoảng cách tâm 203 mm / định tâm 164 mm 6 lỗ Ø: khoảng cách tâm 222 mm • ISUZU |
 | AA0078 5 lỗ Ø: khoảng cách tâm 130 mm / định tâm 85 mm Ø: Ø: khoảng cách tâm 118 mm (định tâm bằng đai ốc côn) • IVECO: New Daily 29L9/11-35S9/11/13, Ducato 1.9-2.0-2.5-2.8-Maxi • MERCEDES: 207D-208D-209D-210D-307D-308D, 309D-310D, MB100D, Sprinter 208D-308D-312D-214-314 • RENAULT: Master |
 | UT5008 / UT5009 Cán dao tiện trái (UT5009) và phải (UT5008) |
 | UT0012 Mảnh dao cho UT0016-UT5008-UT5009 (10 chiếc) |
 | TD5026 • Đồng hồ đo để căn chỉnh TD5027 • Bộ khởi động mềm có biến tần MNF502 • Phiên bản một pha với biến tần và điều chỉnh tốc độ quay |
