Giới thiệu máy mài khôn kiểu đứng CNC VH-500, VH-750 và VH-1500 Khushubu
Máy mài khôn kiểu đứng được chế tạo bằng thép chất lượng cao, thiết kế phù hợp để tạo ra độ biến dạng tối thiểu khi chịu tải đầy đủ. Máy bao gồm đầu mài khôn chuyển động qua lại, trục chính chạy bởi động cơ thủy lực, chuyển động qua lại thông qua thủy lực và hệ thống mở rộng dụng cụ thủy lực. Việc kết hợp hầu hết các hệ thống PLC hiện đại thân thiện với người dùng giúp cho việc vận hành máy trở nên đơn giản. Van điều khiển áp suất và lưu lượng thủy lực đảm nhiệm việc giãn nở đá mài trong khi chiều dài hành trình được thiết lập thông qua các chuyển mạch gần. Đồ gá được cung cấp phù hợp với từng bộ phận. Các máy tự động hoàn toàn cho phép người dùng tiến hành sản xuất liên tục, đồng thời đạt được độ chính xác và độ chính xác lặp lại cao.
Đặc trưng kỹ thuật máy mài khôn kiểu đứng:
Thông số | Đơn vị | VH 150 | VH 500 | VH 750 | VH 1000 |
Khả năng gia công | |||||
Số dao | Chiếc | 1 | 1 | 1 | 1 |
Đường kính | mm | 5-35 | 25-150 | 50-250 | 35-250 |
Chiều dài lỗ tối đa | mm | 100 | 250 | 500 | 700 |
Kiểu mở rộng của dụng cụ mài khôn |
| Thủy lực | Thủy lực | Thủy lực | Thủy lực |
Khoảng sáng/ daylight | mm | 600 | 900 |
|
|
Chuyển động quay trục chính |
|
|
|
| Động cơ thủy lực |
Kích cỡ bàn máy |
|
|
| 400x400 mm |
|
Khoảng cách từ mũi trục chính đến bàn lớn nhất | mm |
|
| 950 |
|
Khoảng cách từ mũi trục chính đến bàn nhỏ nhất | mm |
|
| 250 |
|
Tải trọng trên bàn lớn nhất | kg |
|
| 250 |
|
Hành trình trục | |||||
Trục Z | mm | 350 | 500 | 750 | 1200 |
Bộ điều khiển trục bằng động cơ Servo | |||||
Bước tiến | mm/phút | 2500 | 2500 | Max 2500 | 500 |
Hành trình nhanh trục X/ Y/ Z | mm/phút | 5000 | 2500 (trục Z) | 2500 Max (trục Z) |
|
Hành trình trục đứng bởi động cơ Servo | nm | 7 | 11 | 11 | 17.5 |
Đầu trục chính | |||||
Số trục chính | 1 | 1 | 1 | ||
Công suất động cơ | 5HP | 5HP | 15 HP | ||
Công suất động cơ điện cảm ứng | Kw | 1.5 |
|
|
|
Loại động cơ |
|
|
| Động cơ điện cảm ứng | Động cơ thủy lực |
Tốc độ - Biến thiên vô cấp | Vòng/phút | 50-1100 | 50-500 | 50-1500 | 30-120 |
Loại điều khiển | Dây đai cam, puly | Dây đai cam, puly | Dây đai cam, puly | Dây đai cam, puly | |
Lỗ trục chính phù hợp với | TR36 shank |
|
|
| |
Đối trọng đầu trục chính | Xilanh khí nén | Xilanh khí nén | Xilanh khí nén |
| |
Rãnh trượt đứng | HiWin | LM, vít me bi | LM, vít me bi | LM, vít me bi | LM, vít me bi |
Số liệu lắp đặt | |||||
Khối lượng máy | kg | 1500 | 2500-3400 | 2500-3500 | 3500-4000 |
Tổng tải kết nối | kw | 15 | 15 | 15 | 25 |
Nguồn cấp khí nén | bar | 6 | 5 | 5 |
|
Nguồn điện |
| 415 ± 10 % V, 50 ± 2 % Hz, 3 Ø | 380/415V 3 pha | 380/415V 3 pha | 415V 3pha |
Kích thước | |||||
Trục X,Y,Z | mm |
| 1500x2500x2000 |
| 3500x4500x4000 |
Điều khiển CNC | |||||
Hệ thống CNC |
| Mitsubishi E80 | Mitsubishi E80 | Mitsubishi E80 | Mitsubishi |
Xuất xứ |
|
|
|
|
|
Thiết bị điện |
|
|
| Schneider/Siemens | Schnider/Siemens |
Động cơ |
|
|
|
| Hindustan/Laxmi |
Phụ kiện đi kèm | |||||
|
| Tấm bảo vệ máy nguyên khối, có độ cao tiêu chuẩn | Hệ thống lọc chất làm mát kiểu túi từ tính với bộ làm mát | Bôi trơn tự động cho các thanh trượt và vít me bi. |
|
|
| Đệm cân bằng phù hợp với vít và tấm điều chỉnh | Tấm bảo vệ máy nguyên khối, có độ cao tiêu chuẩn 12” |
|
|
|
| Bôi trơn tự động cho các thanh trượt và vít me bi. | Đệm cân bằng phù hợp với vít và tấm điều chỉnh |
|
|
|
|
| Bôi trơn tự động cho các thanh trượt và vít me bi. |
|
|
Phụ kiện lựa chọn | |||||
|
| Hệ thống lọc chất làm mát kiểu túi từ tính với bộ làm mát |
| Tấm bảo vệ máy nguyên khối, có độ cao tiêu chuẩn | Hệ thống lọc chất làm mát loại băng giấy với Chiller |
|
|
|
| Đệm cân bằng phù hợp với vít và tấm điều chỉnh | Tấm bảo vệ máy nguyên khối, có độ cao tiêu chuẩn 12” |
|
|
|
| Hệ thống lọc chất làm mát kiểu túi từ tính với bộ làm mát | Đệm cân bằng phù hợp với vít và tấm điều chỉnh |
|
|
|
|
| Bôi trơn tự động cho các thanh trượt và vít me bi. |
Tính năng tiêu chuẩn:
- Đầu mài được dẫn hướng trên các thanh dẫn hướng mạ crom cứng cáp, chắc chắn.
- Chuyển động trượt êm ái hơn.
- Tốc độ trục chính thay đổi thủy lực và tốc độ chuyển động qua lại.
- Mở rộng đầu mài khôn thủy lực bằng cách kiểm soát áp lực không đổi lên đá mài.
- Số hành trình gia công thô và gia công tinh có thể được cài đặt trên PLC.
- Máy đã được trang bị đầy đủ trong tình trạng sẵn sàng sử dụng.
- Hệ thống thủy lực được thiết kế rất nhỏ gọn và tối ưu đảm bảo vận hành trơn tru và không gặp sự cố
Các model của dòng này bao gồm: VH500, VH750 & VH1500

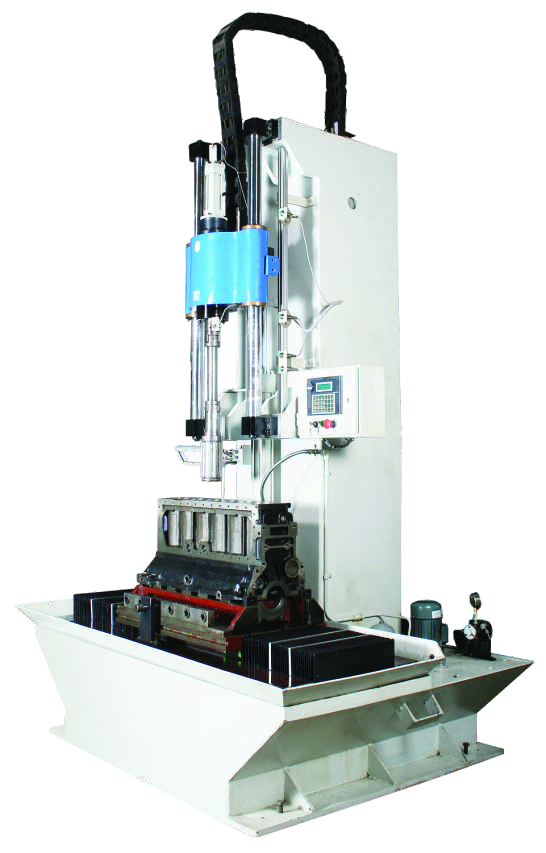

Hình ảnh máy mài khôn kiểu đứng
