"Là dòng máy phay cam CNC do hãng Shanghai SIO Electromechanical Technology Co., Ltd - Trung Quốc sản xuất, rất được ưa chuộng sử dụng để chế tạo cam"
Các tính năng nổi bật:

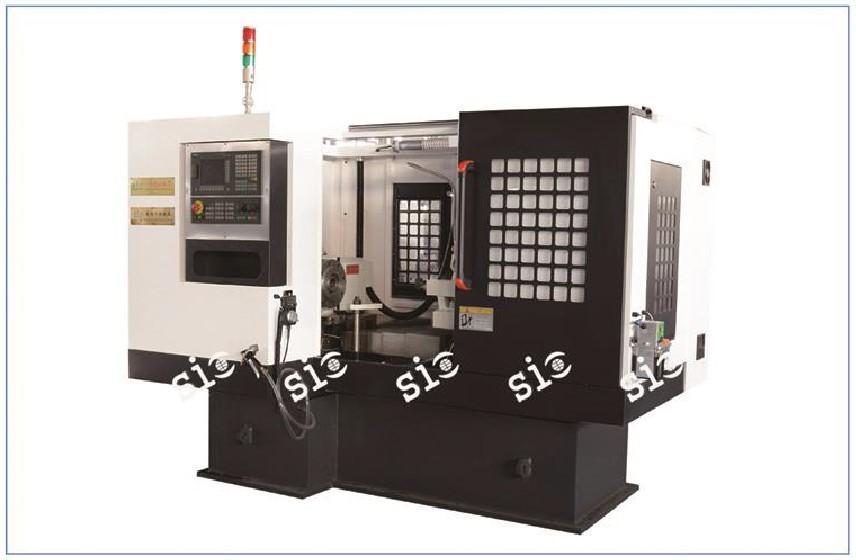

Hình ảnh máy phay cam CNC
Máy phay cam CM300S CNC và CM100L (băng trượt) là dạng máy hiện đại với hiệu suất cao, độ chính xác cao và độ vững chắc cao. Máy được phát triển bởi công ty 510 và có bằng sáng chế do SIPO cấp. Nó chủ yếu được sử dụng cho trục cam bán hoàn thiện hoặc hoàn thiện như trục cam phanh loại S nên việc gia công cam trở nên rất nhanh và dễ dàng. Máy có thể cải thiện hiệu quả sản xuất, độ chính xác gia công và tiết kiệm chi phí nhân lực. Đây là lựa chọn lý tưởng cho ngành sản xuất ô tô, cơ khí và các ngành sản xuất khác.
Băng máy
Băng máy được chế tạo bởi vật liệu đúc cao cấp nằm trong khung máy ngang ổn định mang lại độ chính xác cao và độ lặp lại ổn định. Thân máy chắc chắn nổi bật được xử lý nhiệt để giảm ứng suất.
Cùng với cấu trúc chống xoắn và chắc chắn, hệ thống trượt bọc nhựa được trang bị vít bi có độ cứng cao, độ chính xác và hiệu suất động tuyệt vời. Mỗi bộ phận này được điều khiển thông qua động cơ servo có độ chính xác cao, hoàn chỉnh với hệ thống phản hồi vị trí.
Các chi tiết gia công đang xử lý trên đầu phân độ chính xác. Công nghệ tương ứng đảm bảo chi tiết có mức độ đối xứng cao và định vị nhanh.
Đầu phay
Các đầu phay được lắp trên các băng trượt. Thông qua đơn vị độc lập để đảm bảo độ chính xác di chuyển tốt, độ cứng và ổn định. Truyền động của của các đầu phay được tiến hành thông qua một động cơ vectơ AC và thông qua một hệ thống truyền động đai đến ròng rọc đầu vào ụ động.
Bộ thủy lực
Bộ thủy lực là một đơn vị kết nối với mâm cặp thông qua đường ống thủy lực có kích thước rộng rãi. Dầu thủy lực được làm mát bằng cách sử dụng bộ trao đổi nhiệt dầu.
Điều khiển điện
Các bộ phận liên quan của hệ thống điều khiển điện của máy nằm trong tủ công tắc.
Bảng điều khiển
Máy được trang bị hệ thống điều khiển số máy tính Siemens 808D với cổng USB. Trường hợp lựa chọn bộ điều khiển Fanuc, vui lòng thông báo và chúng tôi sẽ báo giá sau.
Máy phát xung thủ công di động được trang bị để dễ dàng hoạt động.
Phụ kiện
Hệ thống bôi trơn tự động tích hợp làm cho việc bảo trì đáng tin cậy hơn.
Cấu hình bơm làm mát và tấm chắn kèm theo.
Được trang bị thiết bị loại bỏ phoi tự động.
Đặc trưng kỹ thuật máy phay cam CNC:
Đặc điểm | Thông số | |
Model | CM300S | CM100L |
Đường kính lớn nhất của chi tiết | 300 mm | 100 mm |
Chiều dài của chi tiết | 250-700 mm | 100 mm |
Chiều dày gia công tối đa | 60 mm | 60 mm |
Hành trình trục Z | 400 mm | 100 mm |
Hành trình trục Y | 400 mm | 100 mm |
Tiến ngang nhanh X/Z | 10 m/min | 15 m/min |
Động cơ servo trục X/Z | 7.7/10/7.7 N.m | 5/7.7/7.7 N.m |
Xung X/Y/Z | 0.001 °/0.001 mm /0.001mm | 0.001°/0.001 mm /0.001mm |
Loại đường ray dẫn hướng | Dẫn hướng tuyến tính | Dẫn hướng tuyến tính |
Độ chính xác vị trí | 0.008 mm/ toàn hành trình | 0.008 mm/ toàn hành trình |
Độ chính xác vị trí lặp lại | 0.005 mm/ toàn hành trình | 0.005 mm/ toàn hành trình |
Mũi trục chính | ISO 7:24 No.5O | ISO 7:24 No.5O |
Tốc độ trục chính | 200-630 v/p Inverter | 200-630 v/p Inverter |
Loại côn chuyển tiếp/ vít kéo | NT50/LDA-50NT | NT50/LDA-50NT |
Áp suất khí yêu cầu | 6 kgf/cm' | 6 kgf/c㎡ |
Công suất động cơ trục chính | 7.5 kw | 4.5 kw |
Kích thước mâm cặp thủy lực | Ф250 mm | Φ160 mm |
Đường kính lỗ mâm cặp | Ф65 mm | Φ25 mm |
Đường kính kẹp phôi | Ф 25-50 mm | Φ25 mm |
Côn nòng ụ động | MT4 | MT4 |
Hành trình nòng ụ động thủy lực | 120 mm | 50 mm |
Động cơ trạm áp suất thủy lực | 2kw | 2 kw |
Độ chính xác gia công | It 6 | It 6 |
Độ nhám bề mặt | Ra 1.6 | Ra 1.6 |
Kích thước tổng quát | 2.8x 2.3x 1.8 m | 1.8x1.5x1.5 m³ |
Trọng lượng tịnh | 4.0 t | 2.5 t |
DANH MỤC PHỤ KIỆN TIÊU CHUẨN MÁY PHAY CAM CNC:
Thứ tự | Tên phụ kiện, thiết bị | Đặc trưng | Số lượng | Ghi chú |
1 | Máy chính | CM100L (CM-300S) | 1 bộ |
|
2 | Làm sạch phoi |
| 1 bộ |
|
3 | Mâm cặp thủy lực |
| 1 bộ |
|
4 | Bộ nguồn thủy lực | 7MPa | 1 bộ |
|
5 | Bu lông móng máy |
| 6 cái | Trong thùng đồ nghề |
6 | Hướng dẫn vận hành |
| 1 bản sao | Trong thùng đồ nghề |
7 | Hướng dẫn bộ điều khiển |
| 1 bản sao | Trong thùng đồ nghề |
8 | Sơ đồ điện |
| 1 bản sao | Trong thùng đồ nghề |
9 | Sơ đồ thủy lực |
| 1 bản sao | Trong thùng đồ nghề |
10 | Danh mục đóng gói |
| 1 bản sao | Trong thùng đồ nghề |
HÌNH ẢNH DAO PHAY ĐĨA DÙNG PHAY CAM:
 |  |

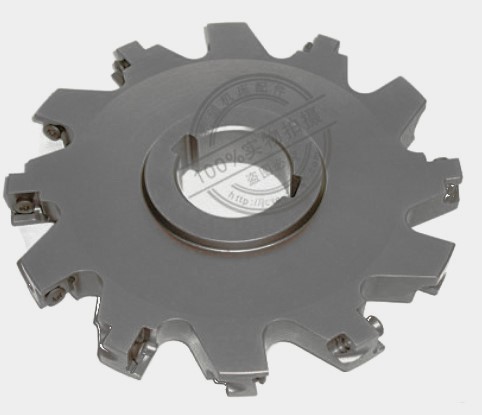

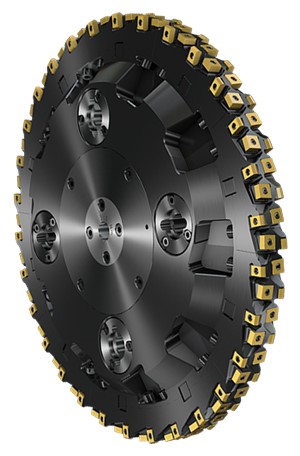

| Dao phay đĩa chuyên dụng: Φ315x20 | Hình ảnh dao phay đĩa chuyên dụng của SANVICK |

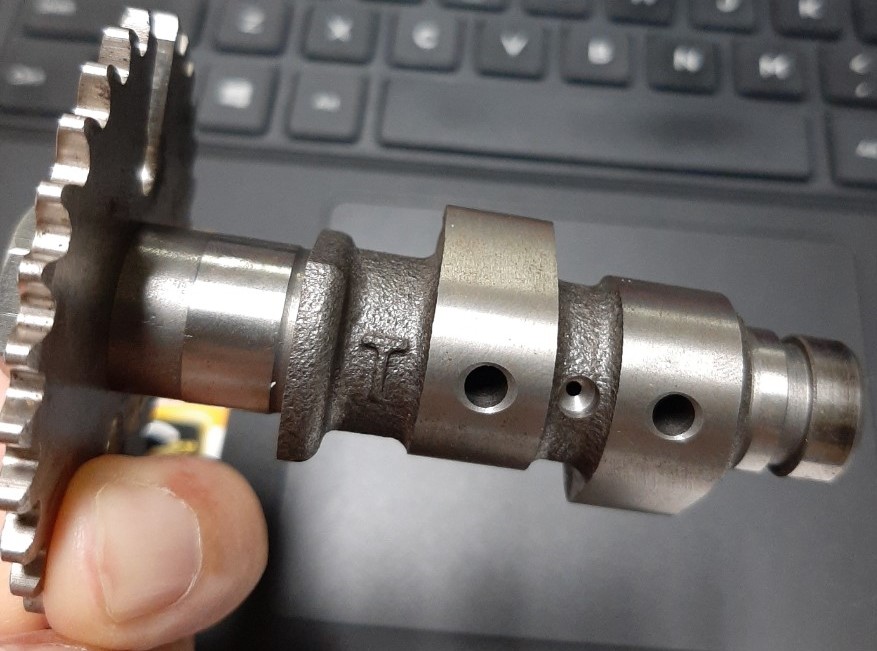

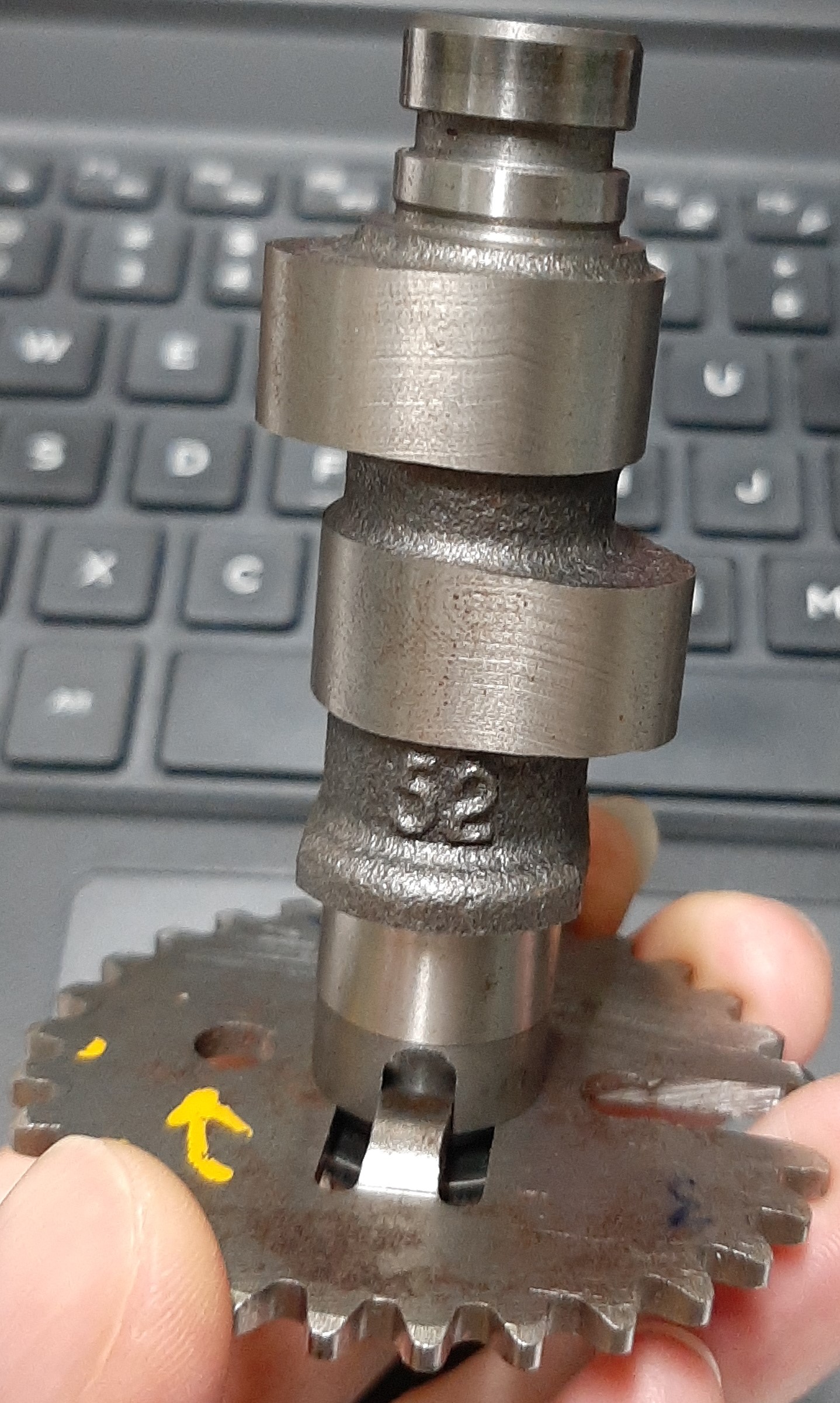

HÌNH ẢNH SẢN PHẨM CAM GIA CÔNG TRÊN MÁY PHAY CAM CNC:
 |  |
