Cập nhật 23/06/2021
(Tin tức kỹ thuật) Giới thiệu về máy chấn tôn thủy lực Krass, Các tính năng chính, Các cấu hình của máy chấn tôn thủy lực, Thông số kỹ thuật,Cấu hình tùy chọn…
Nanjing Klaus CNC Machinery Co., Ltd. (KRRASS) là công ty hợp tác với KRRAS của Singapore, chuyên phát triển, sản xuất và kinh doanh thiết bị kim loại tấm với hơn 200 năm lịch sử. KRRASS tiền thân là GMS và cho đến nay đã thành lập các chi nhánh tại Trung Quốc, Đức, Hà Lan, Úc, Thái Lan và Malaysia để bán sản phẩm và cung cấp dịch vụ trên toàn thế giới.

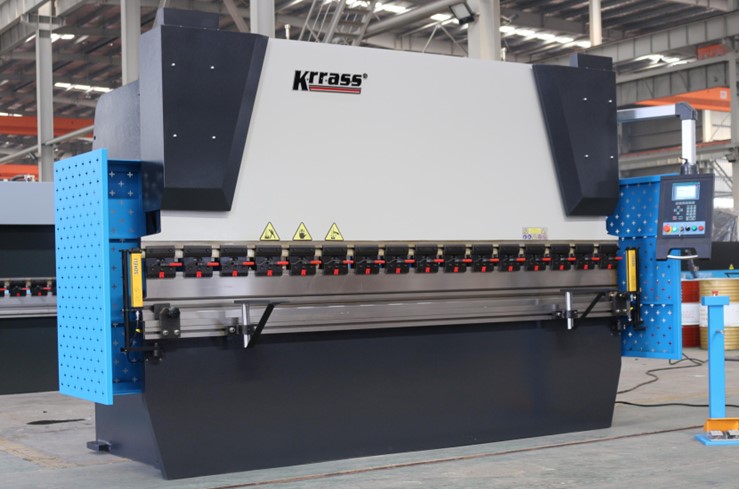

Hình ảnh mặt trước máy chấn tôn thủy lực WC67K-500TX4000
Các tính năng chính
Máy chấn tôn thủy lực WC67K với một số tính năng chính được tổng hợp như sau:
- Thiết kế tinh gọn, có nguồn gốc từ EU, xử lý nhiệt khung máy, bàn làm việc có độ cứng cao, thiết bị cán cơ học tùy chọn, đảm bảo độ chính xác uốn.
- Điều khiển đồng bộ thủy lực và bộ điều khiển lập trình CNC Estun đảm bảo khả năng lặp lại chính xác và sử dụng dễ dàng.
- Hệ thống thủy lực tích hợp (Bosch Rexroth của Đức) có thể tự động chuyển sang chế độ uốn chậm một cách nhanh chóng.
- Trục X, Y‐ nhận ra chức năng định vị chính xác thông qua lập trình bộ điều khiển CNC E300, ổ đĩa servo và động cơ servo.
- Công nghệ điều khiển thủy lực phản hồi servo mới nhất, máy công cụ ổn định và đáng tin cậy hơn.
- Tỷ lệ thông số tối ưu và cấu hình lõi tối ưu đảm bảo hiệu suất ổn định và hoạt động thuận tiện hơn.
- Hệ thống đo sau trục đơn tiêu chuẩn WC67K, hệ thống góc uốn trục đơn và chức năng bù trục V bất kỳ loại gia công không đều nào có thể được thực hiện với khuôn phù hợp.
Cấu hình chính máy chấn tôn
Các cấu hình của máy chấn tôn thủy lực WC67K là:
- Bộ điều khiển servo đôi Estun E300
- Bộ điều khiển điều khiển và điều chỉnh trục Y và trục X
- Ổ đĩa servo và điều khiển định vị trục X và trục Y
- Sử dụng vít me bi HIWIN và đường ray dẫn hướng tuyến tính, độ chính xác 0,05mm
- Giá đỡ vật liệu phía trước
- Khối van thủy lực Bosch Rexroth của Đức
- Đầu nối ống dầu EMB của Đức
- Động cơ chính Siemens của Đức
- Điện năng Schneider của pháp
- Bảo vệ quá tải điện và thủy lực
- Khuôn trên và khuôn dưới （86 °, R0,6mm, vật liệu: 42CrMo)
Tiêu chuẩn an toàn máy
Các tiêu chuẩn an toàn của máy là:
1.EN 12622:2009 + A1:2013/
2.EN ISO 12100:2010 /
3.EN 60204-1:2006+A1:200
- Bảo vệ các chốt phía trước (Tấm che ánh sáng an toàn)
- Công tắc bàn đạp KACON của Hàn Quốc (cấp độ an toàn 4)
- Hàng rào an toàn bằng kim loại phía sau, tiêu chuẩn CE
- Công tắc bàn đạp điều chỉnh rơ le an toàn, bảo vệ an toàn
- Tiêu chuẩn an toàn (2006 ／ 42 ／ EC）
BỘ ĐIỀU KHIỂN CNC ESTUNE300
- 4 trục được hỗ trợ, viz, trục X, trục Y, trục R và trục C.
- Tính toán tự động vị trí khối, theo góc uốn, vật liệu, độ dày và các thông số của khuôn.
- Có thể điều khiển thước đo phía sau với độ chính xác cao vì hệ thống servo điều khiển trục X và trục R.
- Thủy lực hoặc cơ khí tùy chọn để điều khiển trục C.
- Chương trình theo giá trị tuyệt đối hoặc góc.
- Vật liệu và thông tin về khuôn có thể lập trình được.
- Cài đặt ngôn ngữ và cài đặt đơn vị.
Các thông số kỹ thuật chính
Số sêri | Tên | Đơn vị | 500T/4000 |
1- | Áp lực uốn | kN | 5000 |
2- | Chiều dài uốn(A) | mm | 4000 |
3- | Khoảng cách trụ đứng (B) | mm | 2900 |
4- | Độ sâu họng (D) | mm | 400 |
5- | Hành trình thanh trượt(C) trtrttrưtr(C) | mm | 250 |
6- | Chiều cao mở tối đa (E) | mm | 590 |
7- | Tốc độ xuống trục Y | mm / sec | 90 |
8- | Tốc độ hành trình trở lại trụcY | mm / sec | 86 |
9- | Độ chính xác góc uốn | (′) | 0.5 |
10- | Khoảng cách lớn nhất trục X | mm | 500 |
11- | Độ thẳng của phôi | mm | 0.5 |
12- | Độ chính xác thước đo sau | Mm/m | 0.05 |
13- | Cần hỗ trợ trượt trước | pcs | 2 |
14- | Nút dừng phía sau | pcs | 4 |
15- | Động cơ chính | kw | 45 |
16- | Bộ điều khiển CNC | - | E300 |
17- | Đường kính phác thảo | mm | 4050*3500*3700 |
18- | Trọng lượng | Kg |
|
19- | Link Video | ||

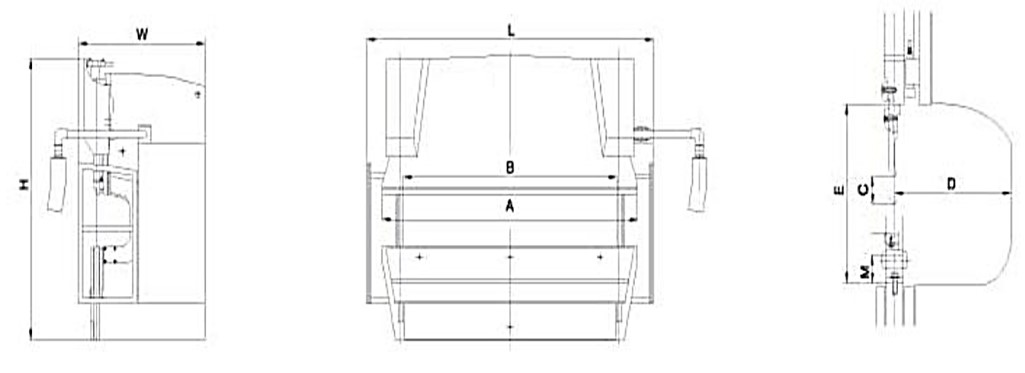

Hình ảnh thông số kỹ thuật máy chấn tôn thủy lực Krrass WC67K-500TX3200
Danh sách cấu hình máy
Các cấu hình tiêu chuẩn và tùy chọn máy như sau:
Stt | Linh kiện | Model/ Nhà sản xuất | Khác | Cấu hình |
1- | Hệ thống CNC | ■ E300 CNC Controller |
Tiêu chuẩn | |
2- | Điện | Schneider - Pháp | Công tắc hành trình và công tắc giới hạn | |
3- | Động cơ chính | Động cơ Siemens – Đức | ||
4- | Thước sau, đai định thời, ròng rọc định thời | Đài Loan | Kiểm soát định vị Độ chính xác được đảm bảo | |
5- | Động cơ Servo | Estun Nanjing | Kiểm soát định vị Độ chính xác được đảm bảo | |
6- | Cầu dao đạp chân | KACON- Hàn Quốc | ||
7- | Hệ thống thủy lực | Bosch Rexroth- Đức | ||
8- |
Thước đo sau | Vít bóng, đường ray dẫn hướng tuyến tính- HIWIN Đài Loan | ||
9- | Vòng đệm | PARKER-USA / NOK-Nhật | ||
10- | Đầu nối ống dầu | EMB-Đức | ||
11- | Tấm chắn bảo vệ phía trước Thước lưới | KRRASS sản xuất | ||
12- | Tấm chắn bảo vệ phía sau | KRRASS sản xuất | ||
13- | Khuôn | Một bộ khuôn tiêu chuẩn (Multi-V) | ||
14- | Kẹp | Kẹp nhanh | ||
15- | Phương pháp cán lệch | Cán cơ học | ||
16- | Bảo vệ quang điện phía trước | LNTECH-Shandong |
Lựa chọn
Lựa chọn
| |
17- | Bảo vệ quang điện phía sau | LNTECH-Shandong | ||
18- | Bộ điều khiển tùy chọn | DA41S, Cybtouch6 | ||
19- | Tiêu chuẩn an toàn | ■CE □CSA ■NR-12 □OSHA |
| |
