(Tin tức kỹ thuật) Giới thiệu về máy chấn tôn thủy lực Krass, Các tính năng chính, Các cấu hình của máy chấn tôn thủy lực, Thông số kỹ thuật,Cấu hình tùy chọn…
Nanjing Klaus CNC Machinery Co., Ltd. (KRRASS) là công ty hợp tác với KRRAS của Singapore, chuyên phát triển, sản xuất và kinh doanh thiết bị kim loại tấm với hơn 200 năm lịch sử. KRRASS tiền thân là GMS và cho đến nay đã thành lập các chi nhánh tại Trung Quốc, Đức, Hà Lan, Úc, Thái Lan và Malaysia để bán sản phẩm và cung cấp dịch vụ trên toàn thế giới.

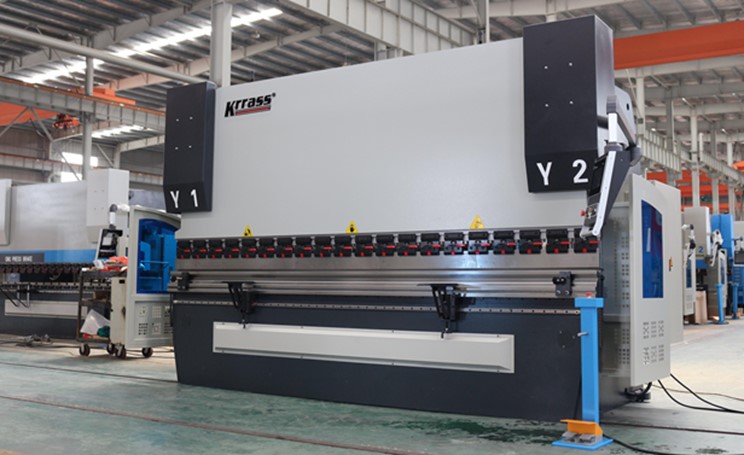

Hình ảnh mặt trước máy chấn tôn thủy lực MB8-400TX4000
CÁC TÍNH NĂNG CHÍNH
- Thiết kế công nghiệp hoàn toàn mới kết hợp với khái niệm thẩm mỹ hiện đại, công nghệ sản xuất chất lượng cao, bề ngoài đơn giản
- Công nghệ điều khiển thủy lực đáp ứng tần số cao mới nhất, nhanh hơn, hiệu quả hơn và chính xác hơn.
- Xử lý nhiệt giá đỡ, xác minh tối ưu hóa độ cứng trên toàn bộ máy và ứng dụng cấu trúc tôn thủy lực cùng đảm bảo độ chính xác uốn của Press Brake Machine MB8.
- Tỷ lệ tối ưu của các thông số và cấu hình lõi đảm bảo hiệu suất ổn định và hoạt động dễ dàng.
- Bộ điều khiển DA53T được trang bị tiêu chuẩn 3 + 1 trục (Y1, Y2, trục X và trục W). Ngoài ra, trục tùy chọn có thể được sử dụng cho trục R hoặc trục Z. Đồng thời, có thể lựa chọn khuôn dập phù hợp để thực hiện gia công uốn các loại phôi có hình dạng phức tạp.
- Press Brake sử dụng công nghệ điều khiển đồng bộ servo điện-thủy lực vòng kín hoàn toàn. Tín hiệu vị trí của khối trượt được đưa trở lại bộ điều khiển CNC bằng thước lưới ở cả hai bên, và sau đó bộ điều khiển CNC điều khiển kích thước mở của van đồng bộ và điều chỉnh lượng xi lanh dầu, để điều khiển khối trượt (Y1, Y2) để chạy cùng tần số và luôn giữ trạng thái song song với bàn làm việc.
- Bộ điều khiển CNC sẽ tự động điều khiển bù lệch hướng của bàn làm việc, để đạt được sự đồng nhất góc trên toàn bộ chiều dài của phôi theo trạng thái quá trình máy.
- Sử dụng phương pháp cán thủy lực hoặc phương pháp cán cơ khí, có thể thu được phôi với độ chính xác đồng đều trên toàn bộ chiều dài của bàn làm việc. Ê tô thủy lực được cấu tạo bởi một nhóm xi lanh dầu ở bàn làm việc phía dưới, có thể làm cho bàn làm việc chuyển động tương đối với nhau và tạo thành một đường cong lý tưởng có đối lưu để đảm bảo mối liên hệ giữa vị trí tương đối của khối trượt và ổ trục, lực không đổi. Lượng bù được xác định bởi bộ điều khiển CNC theo độ dày của tấm và đặc tính của vật liệu.
CẤU HÌNH CHÍNH
- Bộ điều khiển CNC DELEM DA53T của Hà Lan
- Thước lưới kiểm soát độ sâu Y1 và trục Y2（trục y1 / y2 0,01mm）
- Truyền động động cơ servo và điều khiển trục X（trục X 0,01mm), điều chỉnh trục R lên và xuống bằng tay, các chốt có thể dễ dàng di chuyển dọc theo thanh dẫn hình trụ.
- Trục vít bóng HIWIN và thanh dẫn hướng tuyến tính chính xác 0,01mm
- Có thể điều chỉnh giá đỡ phía trước dọc theo hướng dẫn tuyến tính theo hướng bàn làm việc
- Hệ thống điều khiển đồng bộ servo điện-thủy lực theo vòng kín Rexroth của Đức
- Đầu nối ống dầu EMB của Đức
- Động cơ chính Siemens của Đức
- Bảo vệ quá tải điện và thủy lực
- Khuôn trên sử dụng khuôn trên của Châu Âu kẹp nhanh cơ học, trong khi khuôn dưới sử dụng loại thay đổi nhanh đơn V đôi V hoặc 4V
TIÊU CHUẨN AN TOÀN
Các tuân thủ tiêu chuẩn:
EN 12622: 2009 + A1: 2013/ 2.EN ISO 12100: 2010/ 3.EN 60204-1: 2006 + A1: 2009
- Thiết bị bảo vệ chốt phía trước (tấm che ánh sáng an toàn)
- Công tắc chân KACON Hàn Quốc (4 lớp bảo mật)
- Hàng rào an toàn bằng kim loại phía sau, tiêu chuẩn CE
- Màn hình rơ le an toàn được hoàn thiện với công tắc chân, thiết bị bảo vệ an toàn
- Tiêu chuẩn an toàn（2006 ／ 42 ／ EC）
BỘ ĐIỀU KHIỂN HOLLAND DELEM DA53T
- Màn hình rộng 10.1 "TFT
- Đèn nền LED
- Điểm ảnh 1024 x 600
- Màn hình cảm ứng loại cấp công nghiệp
- Dung lượng lưu trữ 1 GB
- Sao lưu / khôi phục dữ liệu qua USB
- Thẻ nhớ flash USB
- Bộ khuếch đại van tích hợp
- Ghi nhớ khi tắt nguồn
- Phần mềm ngoại tuyến Profile-53TL
CÁC THÔNG SỐ KỸ THUẬT
Số sêri | Tên | Đơn vị | 400T/4000 |
1- | Áp lực uốn | Kn | 4000 |
2- | Chiều dài uốn(A) | mm | 4000 |
3- | Khoảng cách cột (B) | mm | 3500 |
4- | Độ sâu họng (D) | mm | 400 |
5- | Hành trình thanh trượt trtrttrưtr(C) | mm | 320 |
6- | Chiều cao mở tối đa (E) | mm | 520 |
7- | Tốc độ xuống trục Y1,Y2 | mm/ sec | 150 |
8- | Tốc độ hành trình trở lại trụcY1,Y2 | mm / sec | 150 |
9- | Độ chính xác trục Y1,Y2 | Mm/m | 0.01 |
10- | Khoảng cách lớn nhất trục X | mm | 500 |
11- | Độ tuyến tính của phôi | Mm/m | ≥ 0.3 |
12- | Độ chính xác thước đo sau | Mm/m | 0.05mm |
13- | Cần hỗ trợ trượt trước | pcs | 2 |
14- | Nút dừng phía sau | pcs | 4 |
15- | Cán trục W (chống lệch hướng) | / | Cán cơ học |
16- | Trục điều khiển CNC | / | Y1+Y2+X+W Crowning |
17- | Công suất động cơ chính | kw | 30 |
18- | Bộ điều khiển CNC | ‐ | DA53T |
19- | Chiều dài *chiều rộng* chiều cao | (LXWXH)mm | 4500*2450*3500 |
20- | Trọng lượng
| kg | 31 |
21- | Link Video | ||

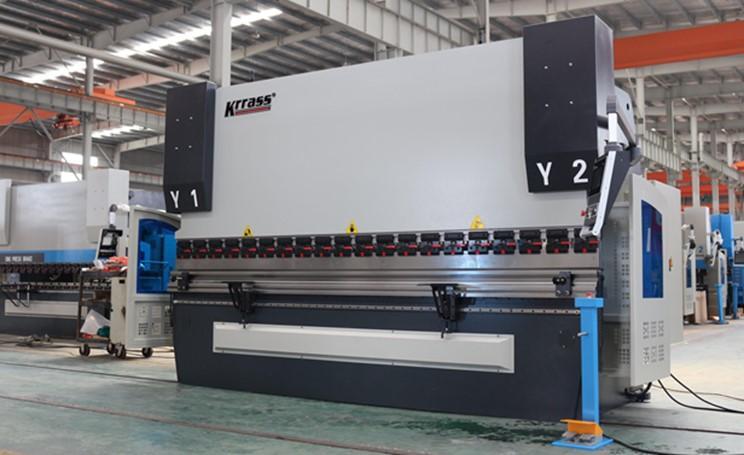

Hình ảnh thông số kỹ thuật máy chấn tôn Krrass MB8-400TX4000
DANH SÁCH CẤU HÌNH LỰA CHỌN / TIÊU CHUẨN
Stt | Linh kiện | Model/Nhà sản xuất | Khác | Cấu hình | |
1- | Bộ điều khiển | ■ Bộ điều khiển DA53T- DELEM Hà Lan |
Tiêu chuẩn | ||
2- | Điện | Schneider - Pháp | Công tắc hành trình và công tắc giới hạn | ||
3- | Động cơ chính | Động cơ Siemens – Đức | |||
4- | Nút dừng phía sau, đai định thời, ròng rọc định thời
|
Đài Loan |
Kiểm soát định vị | ||
5- | Động cơ Servo | Estun | Kiểm soát định vị | ||
6- | Truyền động Servo | Estun | Kiểm soát định vị | ||
7- | Cầu dao đạp chân | KACON- Hàn Quốc | |||
8- | Hệ thống thủy lực | Bosch Rexroth- Đức | |||
9- | Bơm thống thủy lực | Bosch Rexroth- Đức | |||
10- | Vòng đệm | MERKEL – Đức | |||
11- | Đầu nối ống dầu | EMB – Đức | |||
12- | Tấm chắn bảo vệ phía trước | KRRASS sản xuất | |||
13- | Tấm chắn bảo vệ phía sau | KRRASS sản xuất | |||
14- | Khuôn | Một bộ khuôn tiêu chuẩn | |||
15- |
Thước đo sau | Vít bóng và thanh đánh bóng, Đường ray dẫn hướng tuyến tính- HIWIN Đài Loan | |||
16- | Kẹp | Kẹp – Trung Quốc | |||
17- | Cán lệch | Cán thủy lực | |||
18- | Thước lưới | FAGOR – Tây Ban Nha | |||
19- | Các trục tiêu chuẩn | 3+1（Y1、Y2、X、W） | |||
20- | Bảo vệ bằng tia laser | DSP- Ý |
| ||
21- | Bảo vệ bằng tia laser | Shangdong SDKELI | |||
22- | Bảo vệ quang điện phía trước
|
Shangdong SDKELI | |||
23- | Bảo vệ quang điện phía sau
|
Shangdong SDKELI | |||
24- | Trục phụ | R、Z1、Z2 | |||
25- | Dụng cụ kẹp thủy lực khuôn trên | WILLA - Hà Lan | |||
26- | Dụng cụ kẹp thủy lực khuôn dưới | WILLA - Hà Lan | |||
27- | Tiêu chuẩn an toàn | ■CE □CSA ■NR-12 □OSHA | |||
